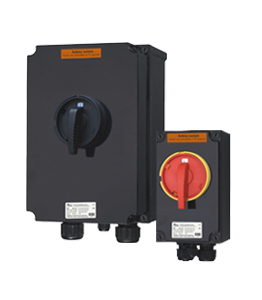

Interruptor de Seguridad y Seccionador GRP Atex y IECEx

El interruptor de seguridad y seccionador Atex y IECEx GRP permite trabajar sobre una máquina, realizando de forma segura acciones de limpieza, mantenimiento o reacondicionamiento, siempre y cuando el interruptor esté desactivado.

Nuestro interruptor GRP se compone de cajas Atex IP66 de poliéster reforzado “Ex e”, junto con nuestros interruptores de seguridad “Ex e”.

La corriente nominal del interruptor Atex está comprendida entre 16A y 180A, con una frecuencia AC50/60Hz y un voltaje nominal de entre 230V y 690V.

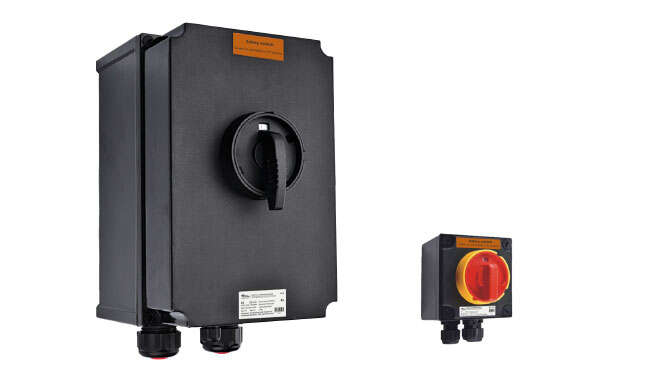

Interruptor de Seguridad y Seccionador GRP Atex y IECEx · Atex Delvalle

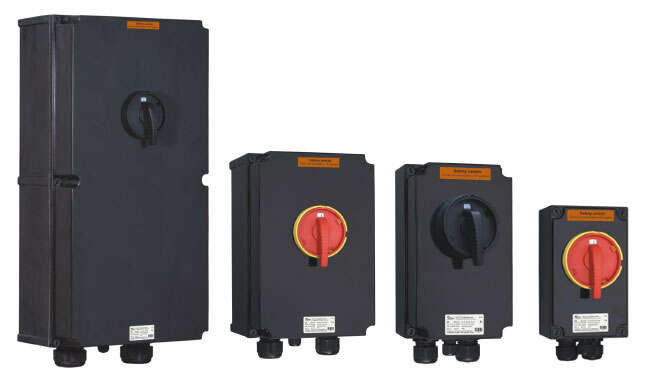

Interruptor de Seguridad y Seccionador GRP Atex y IECEx · Atex Delvalle

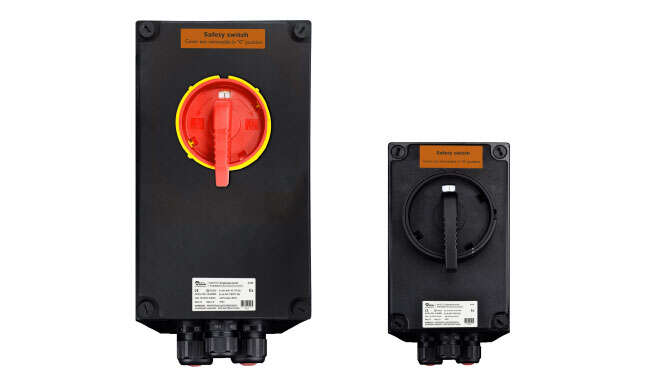

Interruptor de Seguridad y Seccionador GRP Atex y IECEx · Atex Delvalle

Descripción

El interruptor de seguridad y seccionador Atex y IECEx GRP permite trabajar sobre una máquina, realizando de forma segura acciones de limpieza, mantenimiento o reacondicionamiento, siempre y cuando el interruptor esté desactivado.
Nuestro interruptor GRP se compone de cajas Atex de poliéster reforzado “Ex e”, junto con nuestros interruptores de seguridad “Ex e”. Comúnmente estas cajas se denominan cajas Atex GRP para zonas de seguridad aumentada y protección por envolvente y están certificadas para zonas 1, 2, 21 y 22 dada su alta protección contra la corrosión y resistencia al agua y al polvo; por lo que pueden cumplir con los requisitos de las industrias química, petroquímica y marina.
El interruptor de seguridad y seccionador interior esta certificado por separado y se puede utilizar para desconectar la energía cuando hay mantenimiento, limpieza y reparación en el circuito. La corriente nominal del interruptor Atex está comprendida entre 16A y 180A, con una frecuencia AC50/60Hz y un voltaje nominal de entre 230V y 690V.

  • Protección contra explosiones: Zonas 1, 2, 21 y 22.
  • Grado de protección IP66.
  • Certificaciones internacionales IECEx y Atex.
  • El interruptor dispone de enclavamiento en estado de bloqueo.
  • Maneta con opción candable.
  • Categoría de utilización: AC-23, AC-3.
    • En cuanto a la envolvente:
      • Envolvente IP66 de poliéster reforzado de color negro realizadas en poliéster reforzado con fibra de vidrio y provisto con junta de silicona.
      • Las entradas pueden tener prensaestopas Atex y si se dispone de entradas no utilizadas deberán sellarse con tapones de cierre para proporcionar equilibrio de presión entre el interior y el exterior de la caja.

    Descubre las ventajas

    Es un dispositivo fundamental para realizar operaciones de mantenimiento o reparación dentro de una máquina.
    Consigue un paro total de la maquinaria para que se puedan realizar las actividades necesarias sin ningún riesgo para el operario.
    Se imposibilita la puesta en marcha de la máquina cuando se está trabajando sobre ella gracias al bloqueo mecánico del seccionador.
    Cajas Atex de poliéster reforzado con alta protección contra la corrosión y resistente al agua y al polvo.

    Normativa

     Modo de Protección

    Está certificado para el uso en atmósferas potencialmente explosivas de las zonas 1, 2, 21 y 22 y tiene una protección “Ex e”.

    • Marcaje Atex:
      • CML 19ATEX3303X
      • II 2GD Ex db eb II C T6/T5 Gb
      • Ex tb III T80°C/T95°C Db
      • Marcaje IECEx:
        • IECEx CML 19.0088X
        • Ex db eb II C T6/T5 Gb
        • Ex tb III C T80ºC/T95ºC Db



      Normativa

      • Directiva y normativa Atex:
        • Directiva Atex 2014/34/UE
        • EN 60079-0:2018
        • EN 60079-1:2014
        • EN 60079-7:2015
        • EN 60079-31:2014
      • Normativa IECEx:
        • IEC 60079-0:2018
        • IEC 60079-1:2014
        • IEC 60079-7:2015
        • IEC 60079-31:2014
        • Normativa del armario:
          • Grado de protección IP66
          • Número de certificados:
            • IECEx CML 19.0088X
            • CML 19 ATEX 3303X
          • Tipo de protección:
            • II 2GD Ex db eb ib mb llC T5 Gb
            • Ex ib tb lllC T95ºC Db
          • Normativa:
            • Directiva 2014/34/EU
          • Temperatura ambiente:
            • -40ºC
        • Directiva y normativa de baja tensión:
          • Directiva de 2014/35/UE
          • EN 61439-12011
          • EN 61439-22011

        Aplicaciones

        Esta familia de interruptores se utiliza mucho en cualquier industria que requiera de maquinaria, ya que los circuitos eléctricos de los motores trifásicos asíncronos, necesitan una separación del suministro de energía eléctrica de la instalación en zonas consideradas como potencialmente explosivas, por lo que sus zonas de uso son las zonas 1, 2, 21 y 22.

        Personalización a medida
        Te ofrecemos múltiples soluciones

        Interruptor de Seguridad y Seccionador GRP Atex y IECEx · Atex Delvalle
        ¿Necesitas soluciones ATEX?
        Catálogos de productos 2024
        • La corriente nominal se elige entre: 18A, 25A, 40A, 80A y 180A.
        • El interruptor dispone de dos modelos de selectores:
          • selector negro estándar
          • selector rojo/amarilla de emergencia
        • El número de polos es seleccionable.
        • Se pueden incluir varios contactos auxiliares.
        • Prensaestopas Atex de cualquier material:
          • plástico
          • latón niquelado
          • acero inoxidable AISI 303L,  AISI 304L o AISI 316L
        Los clientes también compraron:
        Interruptores y Selectores Atex · Atex DelvalleAtex Delvalle
        Los interruptores y selectores inoxidables y de aluminio de Atex Delvalle son robustos y...
        Interruptor de Seguridad y Seccionador Atex y IECEx · Atex DelvalleAtex Delvalle
        El interruptor de seguridad y seccionador Atex y IECEx permite trabajar sobre una máquina,...
        Arrancador de Motor Guardamotor Atex y IECEx · Atex DelvalleAtex Delvalle
        Guardamotor Atex y IECEx aúna en un solo aparato la capacidad de  proteger y conmutar los motores...
        Interruptor de Seguridad y Seccionador GRP Atex y IECEx · Atex Delvalle

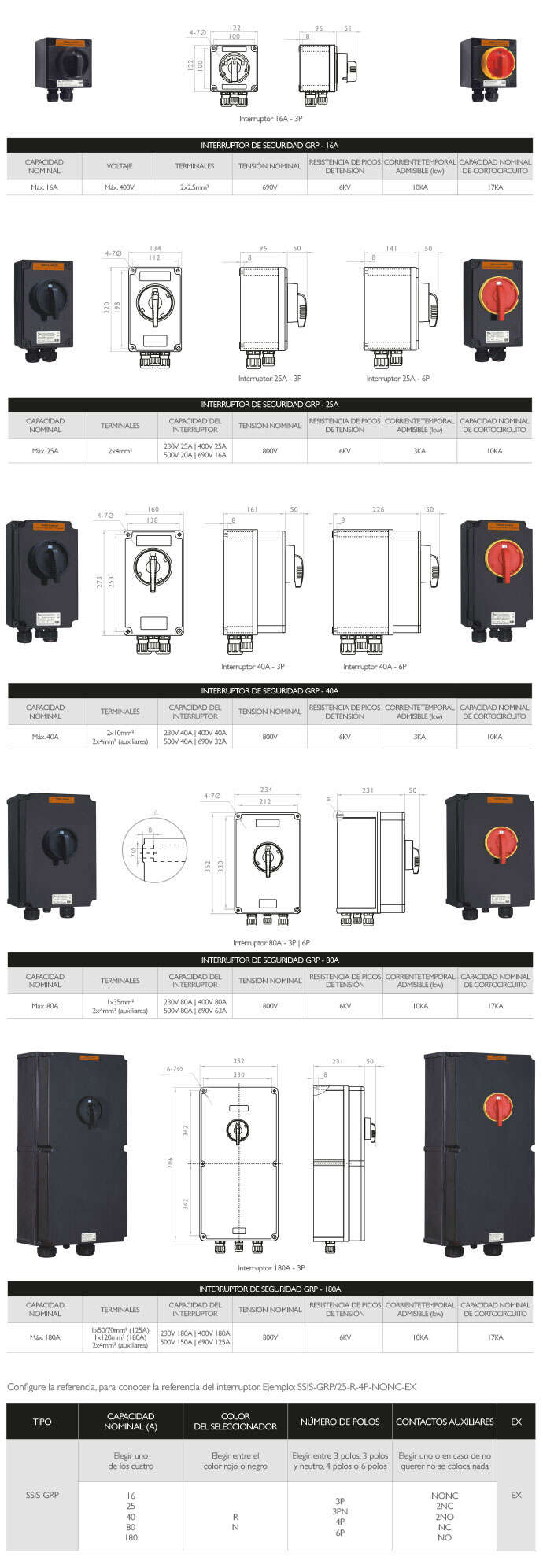

        Croquis
