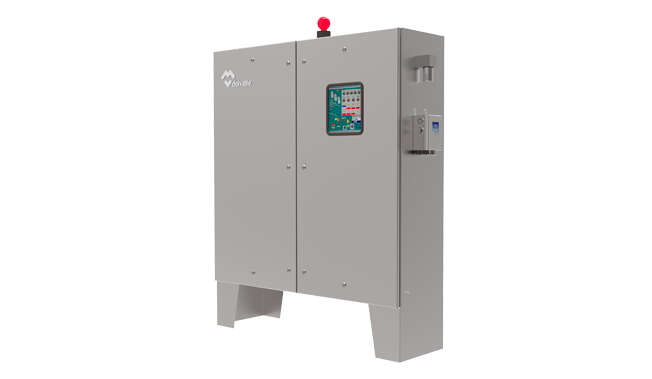

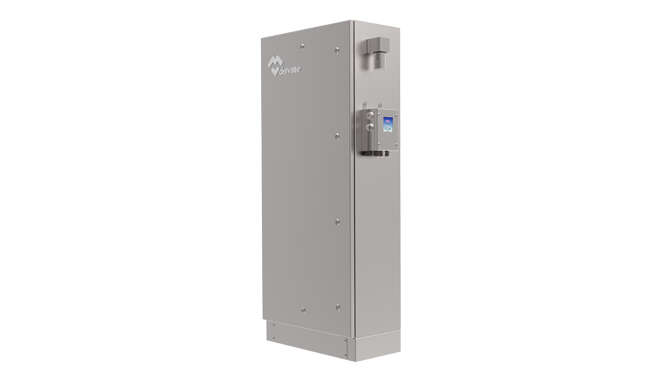

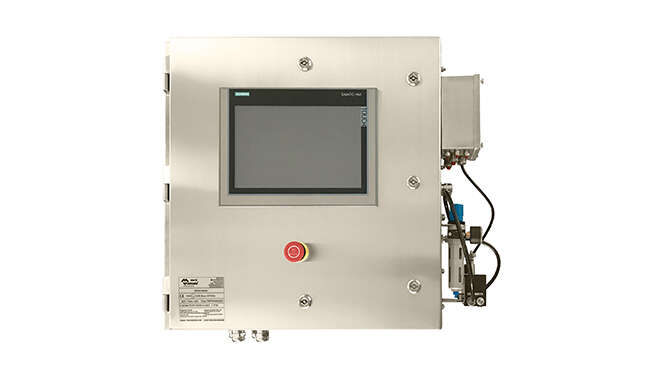

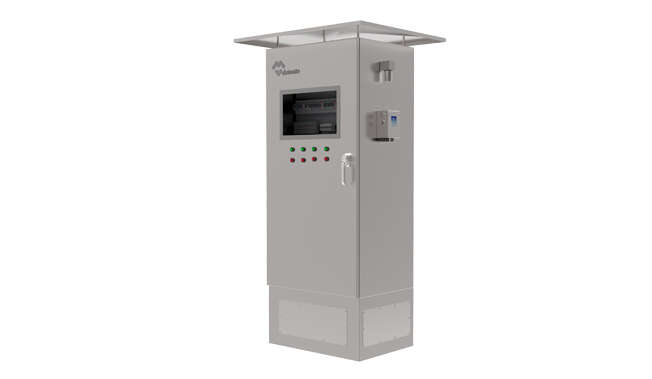

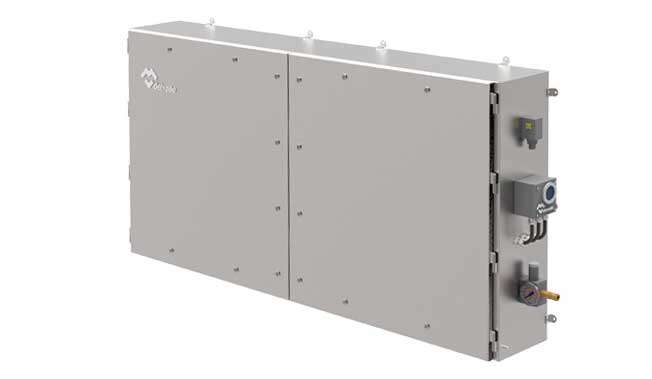

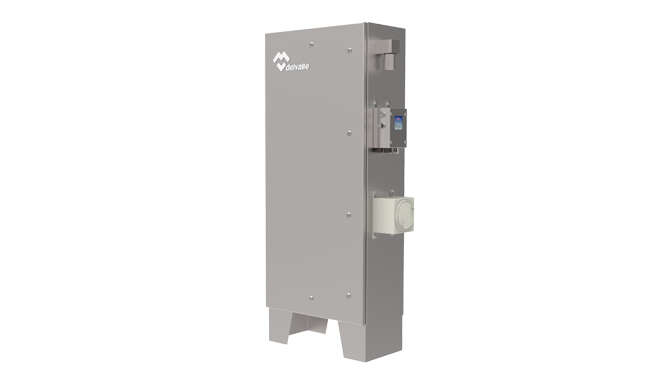

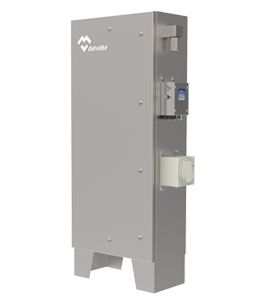

Armoire Atex Pressurisé Ex P Peppex

SÉRIE PEPPEX

Les coffrets de panneaux pressurisés Ex p, Px, Py, Pz Peppex permettent de fixer des éléments non Ex à l'intérieur, Tous nos coffrets et armoires Ex pressurisés du fabricant sont anti-corrosion en acier inoxydable 304L ou 316L Acier. Ils ont été rigoureusement contrôlés pour garantir un degré de sécurité Ex P qui inclut le reste des diplômes :

Armoires et boîtiers à panneaux sous pression Ex px, Ex py y Ex pz.

Nous fabriquons également des panneaux pressurisés personnalisés certifiés USA normative par UL Nema 4x et nfpa 496.

Armoire Atex Pressurisé Ex P Peppex · Atex Delvalle

Ce produit a les certificats suivants

Description

Chez Atex Delvalle, nous sommes très conscients de l'importance de la sécurité dans les zones à haut risque. Pour cette raison, notre équipe d'ingénieurs, utilisant les connaissances existantes sur les armoires spéciales pour les industries gazières, pétrochimiques et pharmaceutiques, a spécifiquement développé une gamme de solutions avec des enceintes pressurisées et certifiées anti-corrosion. Ceux-ci sont tous certifiés selon la norme européenne ATEX 94/9/CE et UL américaine. P ressurized Boîtier ex

Fabriqué en acier inoxydable AISI 304L ou AISI 316L et avec une finition de surface brillante et polie.
Pour l'utiliser dans les zones 1, 2, 21 y 22 et pour placer des bornes de composants Ex.

Intérieur spacieux qui simplifie les opérations de connexion.
Protection anticorrosion garantie.
Sûr et résistant dans les environnements Ex Atex durs et agressifs.
Forme monobloc offrant une parfaite étanchéité et résistance aux chocs.
Degré de sécurité Ex p : Ex pxa, Ex pyb et Ex pzc.
Permettant d'insérer la masse avec connexion externe.
Serrures quart de tour à double panneton et charnières en acier inoxydable.

Px - Panneaux pressurisés Zone 1
C'est le type de panneau pressurisé le plus courant que nous produisons, donnant un niveau de protection EPL Gb ou Atex catégorie 2. Cela nous permettra d'utiliser des pièces industrielles standard à l'intérieur du panneau de commande. En fonction de la charge à l'intérieur du panneau Ex p, ils sont souvent fournis avec un panneau Ex de supplémentaire contenant un disjoncteur quelconque pour isoler la source d'alimentation en cas de perte de surpression.
Les panneaux eux-mêmes sont pour la plupart fabriqués sur mesure, ce qui nous permet de personnaliser la forme et la taille. Le matériau que nous utilisons est en grande partie du 316 SS mais d'autres matériaux peuvent être utilisés.

Ces panneaux sont certifiés individuellement car l'un des tests implique un test d'évacuation à l'hélium (représentant un gaz léger) et à l'argon (représentant un gaz lourd) pour nous permettre de définir la période de purge requise. Nous essayons de produire les panneaux avec un faible taux de fuite qui permettra à nos clients de faire fonctionner le système sous très basse pression, mettant ainsi moins de stress sur les panneaux, mais nous testons également les panneaux au taux de fuite maximum pour permettre au client de s'adapter à vieillissement.

Py - Panneaux pressurisés Zone 1
Ce mode de protection est identique au type Px mais les pièces internes sont certifiées pour les emplacements zone 2. Cela permet à la fin utilisée d'utiliser une philosophie d'arrêt moins touchée s'il le souhaite. D'un point de vue certification, vous n'avez pas besoin d'arrêter en cas de perte de surpression, une alarme sur un site habité vous donnera un délai de grâce avant de devoir arrêter.

Ce type de protection peut également être utilisé si vous souhaitez avoir un degré de sécurité plus élevé sur l'équipement car les internes sont classés en zone 2. De nombreux équipements de contrôle classés zone 2 existent aujourd'hui, et plusieurs autres sont en cours d'introduction dans le marché, permettant la fabrication de systèmes plus grands.

Pz - Panneaux pressurisés Zone 2

Ce mode de protection est identique au type Px, avec un degré de sécurité inférieur. Ces centrales offriront un niveau de protection EPL Gc ou Atex catégorie 3.

Les panneaux sont pour la plupart plus ou moins identiques à celui d'un panneau Px, mais le circuit de commande est simplifié. Certains clients utilisent également cette technique comme protection de l'environnement pour les panneaux de contrôle.

Télécharger tous les documents et certificats

Vous avez besoin de plus amples informations?
CHEZ DELVALLE, NOUS VOUS LE RENDONS FACILE

Découvrez les avantages

La pressurisation est une méthode de protection pensée pour son implantation dans les zones de travail dangereuses et corrosives classées normalement comme Zones 1, 2, 21 et 22, étant donné qu’elle garantit que l’intérieur de l’armoire électrique soit libre de gaz inflammable.

De cette façon, les équipements qui se conçoivent et se fabriquent pour usage exclusif dans les zones non dangereuses, peuvent être utilisés en toute sécurité dans l’armoire, ce qui octroie un avantage ajouté puisqu’il permet d’intégrer des composants et des éléments conventionnels sur le marché facilement localisable et de la disponibilité, obtenant une économie de coûts significative.

Chez Atex Delvalle, nous sommes conscients qu’au sein des installations dont les risques sont élevés, la sécurité doit être de mise, c’est la raison pour laquelle notre équipe d’ingénieurs a particulièrement développée une gamme de solutions d’armoires certifiées pressurisées et anti-corrosives issue du savoir obtenu des armoires pour industries des secteurs du gaz, pétrochimiques, pharmaceutiques et des industries fines.

Toute la gamme inclue le certificat selon la norme Européenne ATEX 94/9/EC.

Cette nouvelle gamme d’armoires surmonte largement : les tests d’impact, de sur-pression, de corrosion, d’impact thermique, de hausse de température, de résistance à la lumière ultra-violette, de résistance au froid, à la chaleur et à l’humidité les plus stricts auxquels nous avons été capables de les soumettre.

Toutes nos armoires électriques pressurisées et anti-corrosives se fabriquent en acier inoxydable AISI 304L et AISI 316L.

Elles surmontent de stricts contrôles qui nous permettent d’offrir et de garantir un degré de sécurité Ex p, recouvrant tous les degrés: Ex ps, Ex py et Ex pz.

Nous certifions complètement l’armoire avec le système intégré de pressurisation et nous sommes autorisé, par organismes reconnus par les normes Américaine UL et Européenne ATEX, afin que nos clients aient les garanties maximales et confiance en nos armoires.

Norme

Tous les produits fabriqués par Atex Delvalle sont conformes aux certifications ATEX et IECEx pour répondre aux exigences les plus strictes dans le monde. Nous nous conformons également aux normes UL ainsi qu'aux certifications CE.

CEI 80079
Atex 2014/34/UE
EN 60079-0
EN 60079-2
NFPA 496
EN 50 016

Normes américaines :
- UL nema 4x
- Certifié UL & FM : Cl. Moi, Div. 2,
- Groupe AD. De la zone 2 à la zone sûre.
- Certifié UL & FM : Cl. Moi, Div. 1, groupe
- UN D. De la zone 1 à la zone 2
Armoire vide :
- LOM 14Atex3027U
- LOM 14Atex3026U
Normes Atex :
- Ex pzc IIC T6 Gc
- Ex pyb IIC T6 Gb *
- Ex pxa IIC T6 Go *
- Ex pD IIIC T6 Da IP6X *
- Ex pD IIIC T6 Dc IP6X
- Ex pD IIIC T6 Db IP6X *
