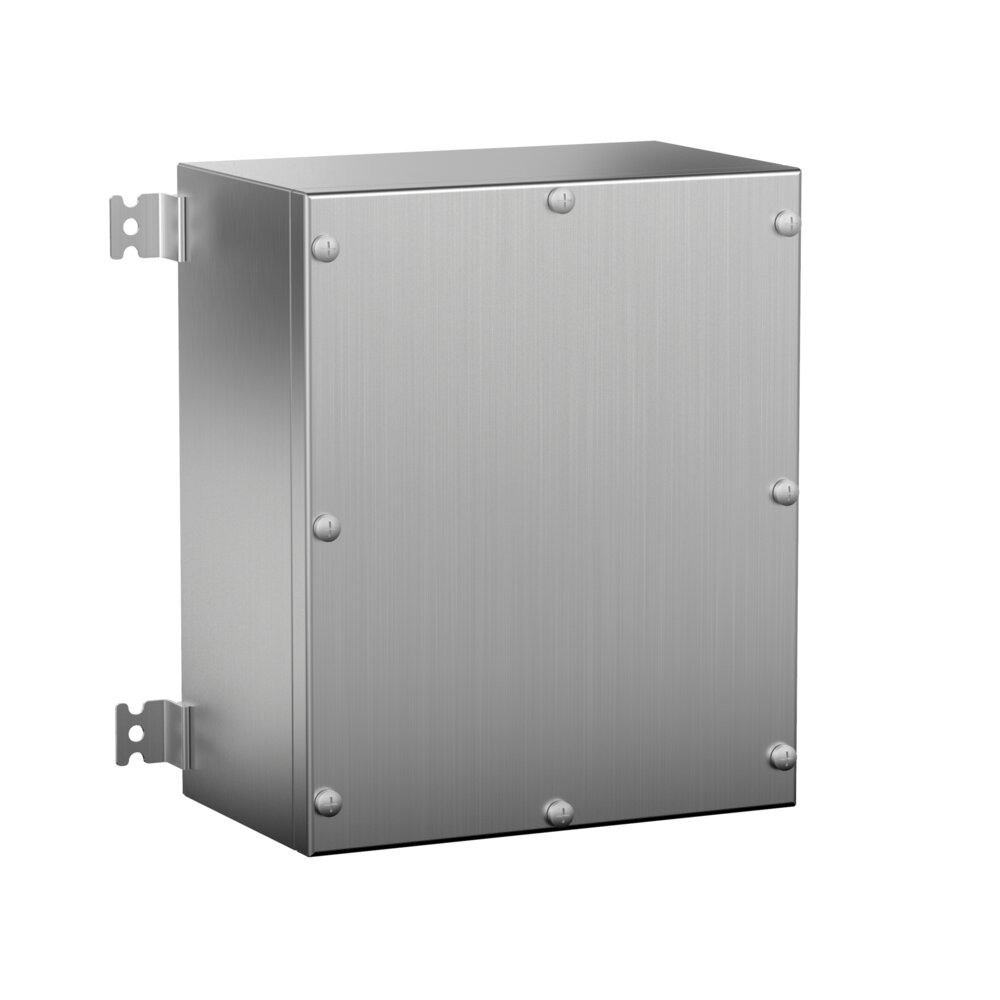

Boîte de jonction Atex

Les boîtes de connexion Atex de sécurité augmentée de la Série Geoex offrent une protection supérieure dans les environnements dangereux, avec un indice de protection IP66 pour une étanchéité et une durabilité maximales.

Fabriquées en acier inoxydable AISI 304L ou 316L, elles sont conçues pour les zones 1, 2, 21 et 22, se distinguant par leur résistance et sécurité certifiée.

Ces boîtes de bornes sont également certifiées IECEx, ce qui garantit leur conformité aux normes internationales dans de nombreux marchés. Cela simplifie l'exportation et réduit les exigences de certifications additionnelles, assurant une solution fiable et économique, prête pour une installation sécurisée dans des environnements industriels globaux.

DONNÉES TECHNIQUES
Dimensions MinimalesA=90-1000mm   B=90-1000mm   P=80-1000mm
Dimensions Minimales de la PlaqueA=110-944mm
Dimensions Minimales de la PlaqueB=70-947mm
Épaisseur du Corps1.5 mm | 15/10 mm
0.059 " | 16 Gauge
Type de PortePorte aveugle
Type d'OuvertureVissée
Profondeur Utile55-981,4 mm
MatériauAISI 304L/AISI 316L
FinitionSatiné
Matériau de la PlaqueGalvanisé
Joint ÉtanchePolyuréthane
Température de Travail-25ºC<Ta<80ºC
OPTIONS ALTERNATIVES
Matériaux AlternatifsGalvanisé
Finitions AlternativesPeint en RAL 7035
Joints AlternatifsJunta silicona esponjosa: -45ºC<Ta<135ºC, Junta silicona inyectada: -45ºC<Ta<155ºC
Zone UsinablePuerta: 48x48 - 873x873, Lateral: 70x30 - 970x953,8
Épaisseurs Alternatives2-4 mm // 20/10 - 40/10 mm // 0,0787 - 0,1575 " // 14 - 8 Gauge
Disponible avec étanchéité IP67 ou IP68
Une ou deux portes arrière
Supports muraux
Matériau en acier galvanisé peint
Grand espace intérieur qui simplifie les opérations de connexion.
Protection anticorrosion garantie
Grande sécurité et résistance dans les environnements les plus agressifs

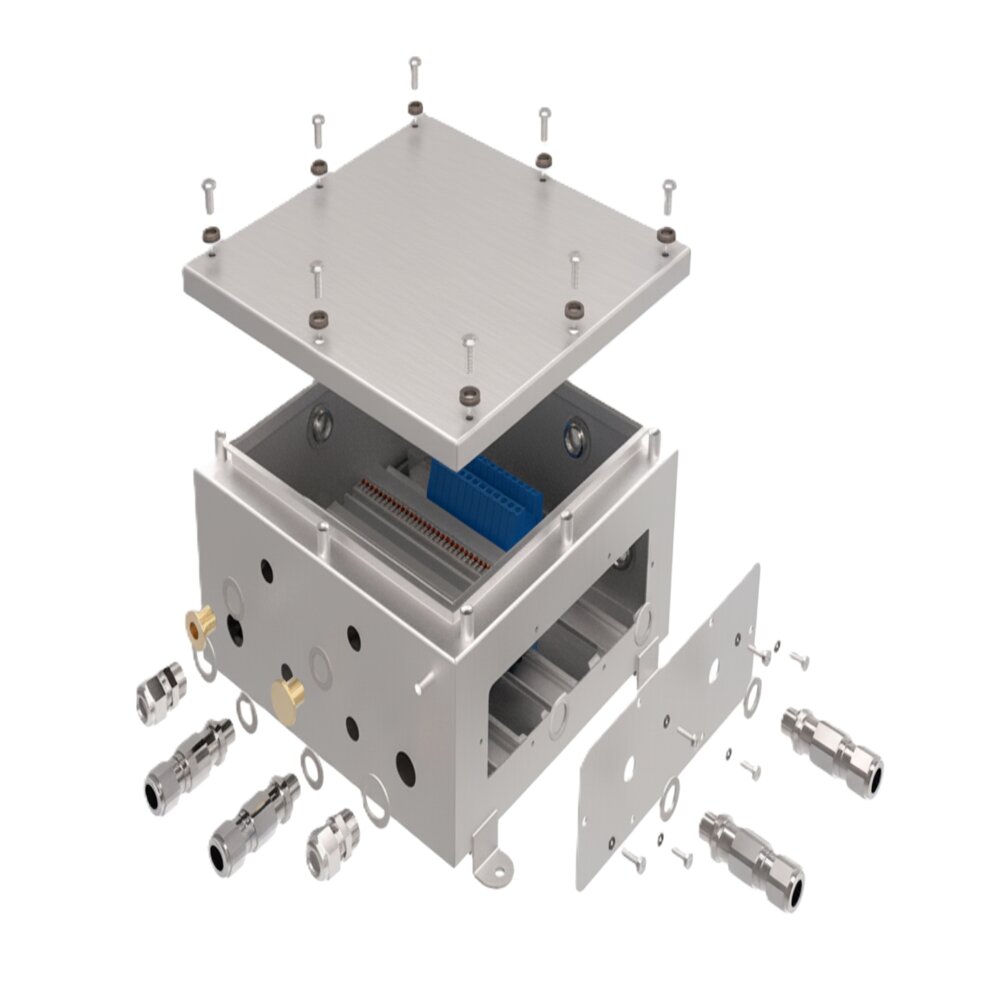

Conception monobloc garantissant une étanchéité parfaite et une résistance aux chocs
Insert de masse permettant une connexion externe
Vis en acier inoxydable AISI 316L
Charnières pour fixer le couvercle en option
Option à double accès (portes avant et arrière)
Option de charnières pour fixer le couvercle
Certifications IECEX et Atex
Spécialement conçus pour les secteurs exigeant une sécurité supplémentaire, nos armoires et coffrets respectent les réglementations les plus rigoureuses pour protéger les équipements critiqu
Oil & Gas
Offshore & Haute mer
Industrie et automatisation
Chimie et raffineries
Pharmaceutique
Maritime et Portuaire
Fieldstations
Alimentation et Boissons
Industrie du papier
Transport aérien
Nucléaire et énergies renouvelables
Protection contre les explosions
Directive ATEX 2014/34/UE
LOM 14ATEX3028U
II 2GD Ex eb IIC Gb
Ex tb IIIC Db
Température ambiante : -25°C à +60°C
Joint en silicone spongieux : -45°C
Joint en silicone injecté : -45 °C
Protection : IP66

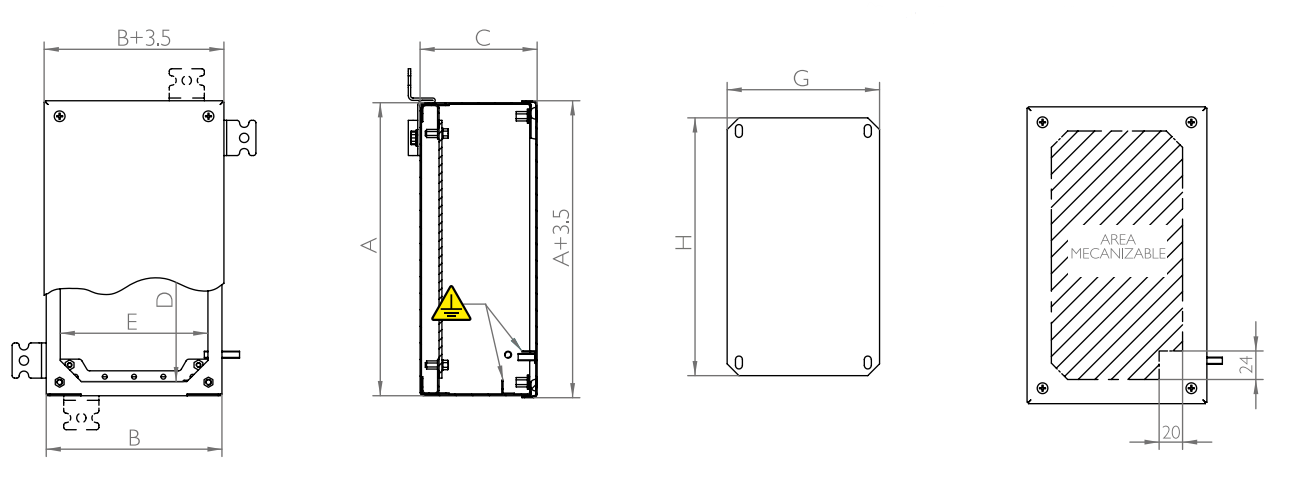

Croquis :

croquis du produit
